1 gomb, 2 irány, 3 védelem

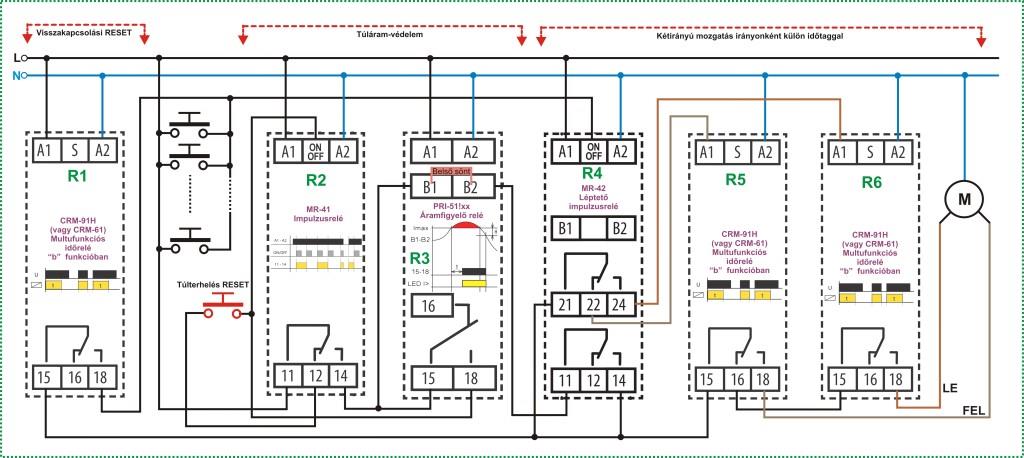

Az első ábrán az egyes funkcionális részeket külön jelöltük, melyek akár önálló áramkörként is felhasználhatók más alkalmazásokban. Alapfeltétel természetesen az, hogy a mozgató motorok saját végállás-kapcsolóval rendelkeznek.

Az alapáramkör

A működés alapját az „R4” jelű MR-42/230V (vagy MR-42/UNI) típusú léptető funkciójú impulzusrelé képezi, mely minden gombnyomásra (felfutó élre az ON/OFF bemenetén) állapotot vált a 2-bites bináris számlánc sorrendjében: 01 - 10 - 11 - 00 (0= kikapcsolt relé, 1= bekapcsolt relé). Az irányvezérlés működését a következő táblázat szemlélteti.

	2 csatorna (21-24)	1 csaorna (11-14)	Művelet
1. gombnyomás	OFF	ON	FEL
2. gombnyomás	ON	OFF	STOP
3. gombnyomás	OFF	OFF	LE
4. gombnyomás	ON	ON	STOP

Az 1-es csatorna reléje minden második gombnyomásra kikapcsol, ami a STOP funkciónak fog megfelelni, míg bekapcsolt állapota engedélyezi a mozgatást a 2-es csatorna váltóérintkezője által meghatározott irányba. A két CRM-91H/230V, CRM-91H/UNI vagy CRM-61 típusú multifunkciós időrelé az irányonkénti mozgás időzítését végzi. Az időrelék a „b” jelű, tápfeszültségre induló elengedés-késleltető üzemmódba vannak állítva (bármelyik megadott típus).

Védelem a két irány egyidejű kapcsolása ellen

A motor két irányt meghatározó bemenetére nem érkezhet egyszerre feszültség, amely ellen maga az MR-42 2-es csatornájának váltóérintkezője gondoskodik, hiszen az normál esetben soha nem fog egyszerre feszültséget kapcsolni. További plusz védelmet jelenthet a két időrelé váltóérintkezős kimeneteinek egymástól való függőségének reteszelése az ábra szerinti bekötéssel.

Visszakapcsolási RESET

Ha a rendszer STOP állapotban volt, amikor áramszünet után visszakapcsolt a hálózat, semmi különös nem történik, a mozgatás nem indul el automatikusan. Ha mozgatás közben érte áramszünet majd visszakapcsolás a rendszert, akkor viszont az MR-42 1-es csatornája feszültség alatt lesz, és a mozgatás elindulhatna abba az irányba, amelyikbe áramszünetkor mozgott. Hogy ez nem történjen meg, beiktattuk az „R1” jelzésű időrelét, mely szintén „b” funkcióban van és közvetlenül kapja a közös tápfeszültséget. Ha bekapcsol a tápfeszültség, akkor mindenképpen elindítja elengedés-késleltetését, és a reléje meghúz. Kimenete a nyomógombokkal van párhuzamosan kötve, ezért az itt megjelenő felfutó él átkapcsolhatja az MR-42 impulzusrelét. Mivel „R1” 15-ös sorkapcsa csak akkor kap feszültséget, ha az „R4” 14-es sorkapcsán feszültség van (mozgás engedélyező jel), ezért csak akkor tudja átváltani az MR-42 impulzusrelét, ha az mozgatási fázisban van, tehát STOP parancsot kell kiadni, hogy ne indulhasson el automatikusa a mozgatás.

Túláram-védelem

Amikor a mozgatott objektum (kapu, garázsajtó stb.) akadályba ütközik vagy szorul, akkor akár le is éghet a motor. Védelemként egy PRI-51/xx áramfigyelő relét iktattunk be, mely áramhatár-kapcsolóként működik: ha a belső söntön átfolyó áram meghaladja a beállított értéket, akkor meghúz a reléje. A PRI-51 sorozat a beállítható maximum áramhatár értéktől függően több változatban is kapható („xx” a típuskódban = maximum áramhatár). A beállítható minimum áramérték a maximum 10 %-a, valamint késleltetés beállítására is van lehetőség 0,5 - 10 mp tartományban a rövid idejű zavarok ellen. Ha a PRI-51 túláramot érzékel, akkor reléje meghúz és a 18-as sorkapcson megjelenő fázis átváltja az MR-41/230V (vagy MR-41/UNI) impulzusrelét, mely megszakítja a motor tápfeszültségét, és a mozgatás megáll. Újraindítás csak a „túlterhelés RESET” gombbal lehetséges a túláramot előidéző probléma megszüntetése után.

TIPP

Ha túláram miatt kapcsolt le a rendszer, majd a piros gombbal újraindítjuk, akkor el fog indulni a mozgatás, amennyiben tényleg megszűnt a túláram. Ha ezt nem akarjuk, akkor az „R1” visszakapcsolási mozgatás ellen védő időrelé „A1” tápfeszültségét az „R2” 14-es sorkapcsáról is beköthetjük, ekkor a túlterhelés RESET gomb megnyomása után nem indul el a mozgatás, mert STOP-ra áll az MR-42 impulzusrelé.

Hamarosan újabb trükkökkel jelentkezünk.
Addig is kellemes, „túláram”- és akadálymentes napokat kívánunk!

Figyelem! A cikkekben bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
